摘要

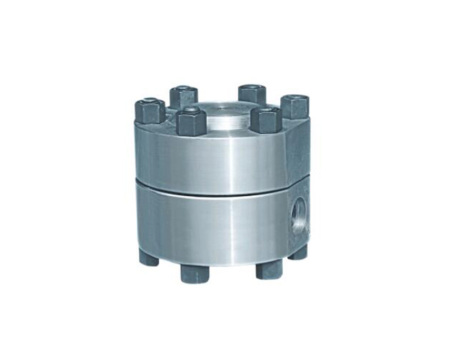

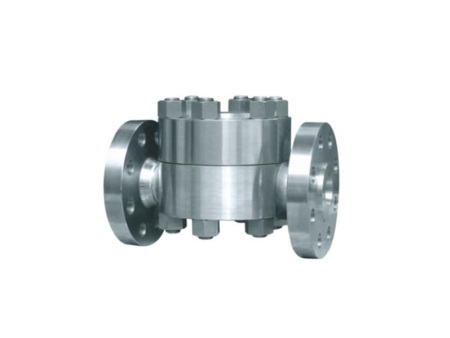

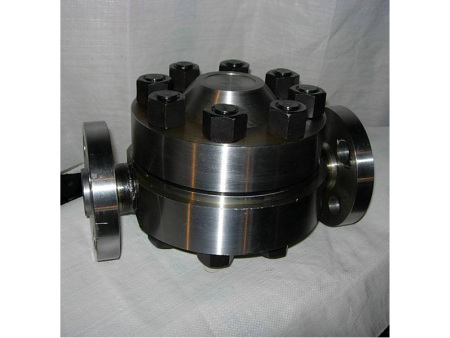

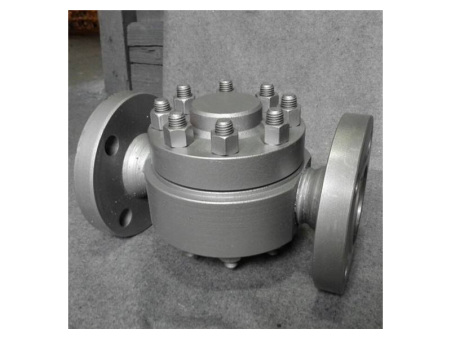

HRW3、FRK3高溫高壓蒸汽疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。
產品介紹
產品名稱： 高溫高壓蒸汽疏水閥 產品型號： HRW3、FRK3 公稱通徑： DN15～DN50 結構形式： 圓盤式 公稱壓力： 10.0MPa～16.0MPa 連接方式： 法蘭、內螺紋、承插焊 適用溫度： -29ºC～+425ºC 驅動方式： 自動 閥體材質： 鉻鉬鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI 適用介質： 水、蒸汽等 生產廠家： 上海泉高閥門有限公司湖南分公司 產品說明
HRW3、FRK3高溫高壓蒸汽疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。
工作原理
HRW3、FRK3高溫高壓蒸汽疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。
注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差主要零部件
序號 名稱 材料 1 螺柱 B16 2 螺母 20CrMo 3 閥蓋 F22 4 閥座蓋 F22 5 閥片 F22 6 墊圈 石墨 7 閥座 F22 8 閥套 F22 9 石墨墊圈 304+石墨 10 濾網 304 11 閥體 F22 12 墊圈 石墨 13 閥座頂桿 F22 主要外形尺寸
型號 口徑DN L H h W CS49H-100I
KRF-600LB
KRF3-600LB15 230 112 23 135 20 230 112 23 135 25 230 116 27 140 32 320 153 33 180 40 320 153 33 180 50 320 157 37 195 主要外形尺寸
型號 口徑DN L H h W CS49H-160I
KRF-900LB
KRF3-900LB15 230 112 23 135 20 230 112 23 135 25 230 116 27 140 32 320 153 33 180 40 320 153 33 180 50 350 160 40 220 主要外形尺寸
型號 口徑DN L H h W CS69H-100I
CS19H-100I
HRW-600LB
HRW3-600LB15 125 112 23 135 20 125 112 23 135 25 130 116 27 140 32 168 153 33 180 40 168 153 33 180 50 185 160 40 200 主要外形尺寸
型號 口徑DN L H h W CS69H-160I
CS19H-160I
HRW-900LB
HRW3-900LB15 125 112 23 135 20 125 112 23 135 25 145 119 30 155 32 185 157 37 195 40 185 157 37 195 50 205 163 43 220
